DIN 23330

DIN 23330
Bereich	Bergbau, Sicherheitskennzeichnung
Titel	Sicherheitskennzeichnung für den Bergbau
Teile	1
Erstveröffentlichung	März 1968
Letzte Ausgabe	März 2015
Klassifikation	01.080.99, 73.100.01

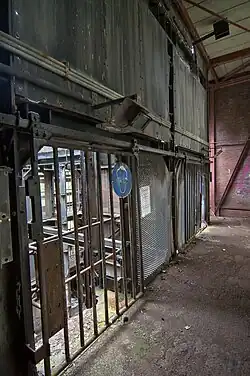

Die DIN 23330 ist eine deutsche Norm, welche ergänzend zu den Hauptnormen DIN 4844 und DIN EN ISO 7010^[1] zusätzliche Sicherheitszeichen für den (untertägigen) Bergbau bereitstellt.

Die Norm legt bergbauspezifische Verbots-, Warn-, Gebots-, Rettungs-, Hinweis- und Zusatzzeichen fest.^[1][2] In ihrer Gestaltung orientieren sie sich an den allgemeinen Anforderungen, etwa der DIN 4844-1 bzw. ISO 3864.^[1][2]

•
  VB 1: Grundausführung für Verbot
•
  VB 2: Seilfahrt verboten
•
  VB 3: Fahrung im Kübel verboten
•
  VB 4: Bandfahrung verboten
•
  VB 5: Überschreiten der Gleise verboten
•
  VB 6: Weiterfahrt für Lokomotiven verboten
•
  VB 7: Weiterfahrt für Dieselkatzen verboten
•
  VB 8: Mitnahme von Rauchwaren, Feuerzeugen und Zündhölzern verboten

•
  WB 1: Warnung vor einer Gefahrenstelle
•
  WB 2: Warnung vor Engstellen
•
  WB 3: Warnung vor Arbeits- und Baustellen
•
  WB 4: Warnung vor Lokomotiven, rollenden Wagen
•
  WB 5: Warnung vor Maschinen in Bewegung

•
  GB 1: Allgemeines Gebotszeichen
•
  GB 2: Übergang benutzen
•
  GB 3: Schutzhelm tragen
•
  GB 4: Gurt anlegen

•
  RB 1: Rettungszeichen für das Rettungswerk im Bergbau

Hinweiszeichen wiesen auf sicherheitstechnische Einrichtungen, wie etwa Dämme, untertägige Wetter oder Ergebnisse von Prüfungen hin.^[2]

Zusatzzeichen ergänzten die obengenannten Tafeln durch erklärende oder konkretisierende Texte. Sie mussten die Farbe des Hauptzeichens tragen.^[2]

Zudem legte die Norm schwarz-gelb-gestreifte Kennzeichen von Grubenlokomotiven fest.^[2]

Ab 2015 entfielen die Gebotszeichen und Teile der Verbots- und Warnzeichen, da sie bereits in der ISO 7010 enthalten waren.^[1]

•
  P 1: Fahrung im Kübel verboten
•
  P 2: Bandfahrung verboten
•
  P 3: Überschreiten der Gleise verboten
•
  P 4: Weiterfahrt für Lokomotiven verboten
•
  P 5: Weiterfahrt für Einschienenhängebahnen verboten
•
  P 6: Mitnahme von Rauchwaren, Feuerzeugen und Zündhölzern verboten

•
  W 1: Warnung vor Arbeits- und Baustellen
•
  W 2: Warnung vor Lokomotiven, rollenden Wagen
